Engenharia de Campo – Corbion (Inversor WEG CFW11)

A Corbion enfrentou a parada abrupta de um compressor Atlas Copco após uma explosão no inversor de frequência WEG CFW11 (BRCFW110720T40YZ).

O equipamento apresentou arco-voltaico, danos severos e impossibilidade de operação.
Devido à urgência, o time Elo Solutions realizou atendimento emergencial com deslocamento imediato para diagnóstico no local.



Diagnóstico e Solução Técnica

Após avaliação em campo, constatou-se dano extenso que impossibilitava reparo no cliente.
O drive foi removido e encaminhado ao laboratório da Elo Solutions, onde foram identificadas falhas críticas:



  • Sistema de refrigeração comprometido (poeira, ventiladores saturados, pasta térmica ressecada)
  • Unidade de controle inoperante (SMDs carbonizados, falha de comunicação, “Communication Lost”)
  • Unidade de potência danificada (trilhas rompidas, componentes queimados, barramentos afetados por arco-voltaico, TC Falta-Terra com isolamento danificado)

A causa provável da falha foi atribuída ao dV/dT elevado aliado a ambiente agressivo, com poeira acumulada reduzindo a dissipação térmica e levando à falha catastrófica.





Serviços executados pelo time Elo Solutions:



  • Limpeza e descontaminação completa
  • Lavagem e secagem controlada dos módulos
  • Substituição da pasta térmica
  • Troca dos ventiladores do dissipador e ventilador auxiliar
  • Instalação de novo módulo de potência
  • Instalação de novo módulo de controle
  • Revisão geral, testes funcionais e run-in



Após aprovação em laboratório, o técnico retornou à Corbion para:



  • Reinstalação
  • Comissionamento
  • Startup
  • Operação assistida



Resultados

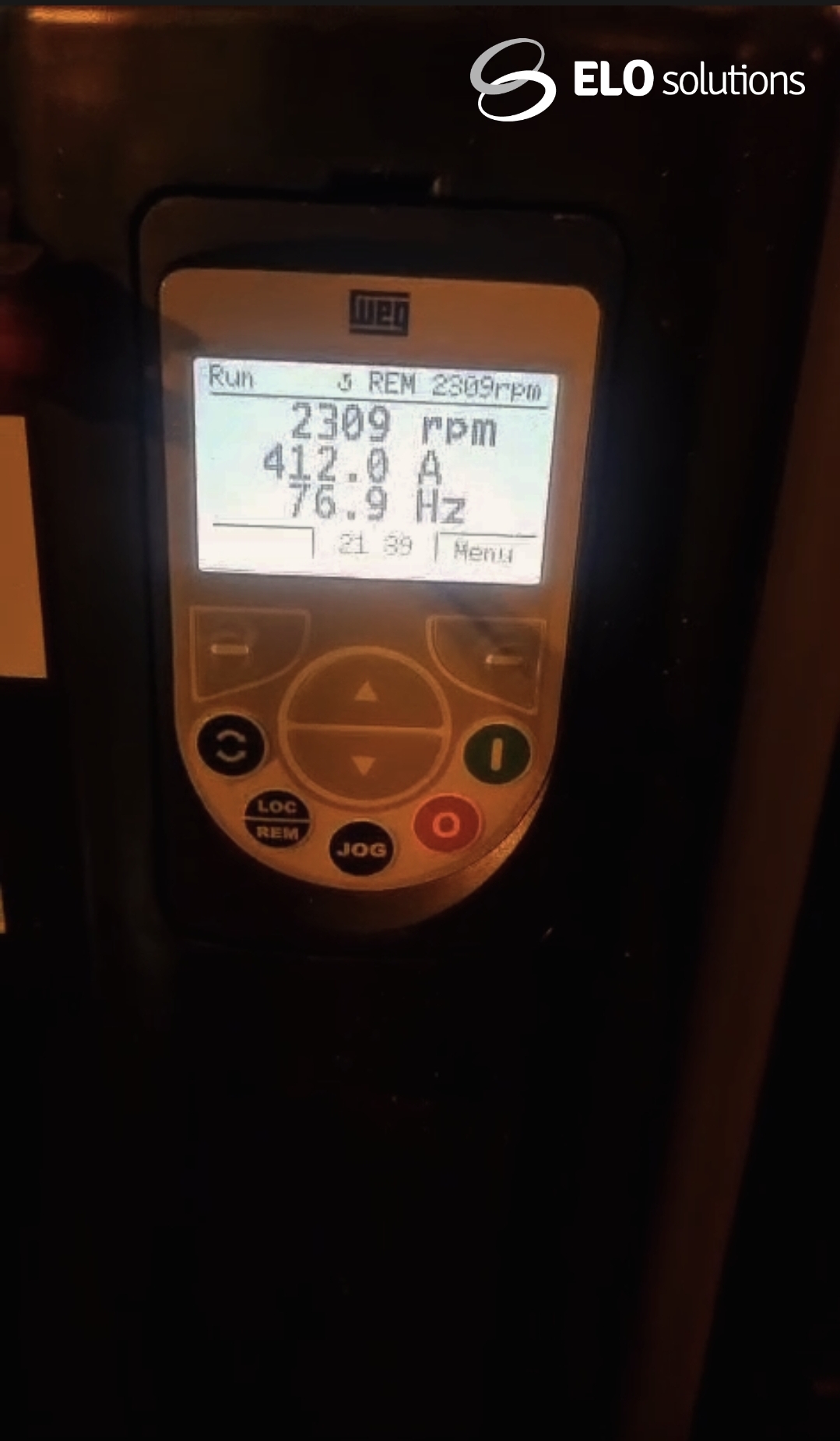

  • Equipamento totalmente recuperado e descontaminado
  • Dissipação térmica restabelecida
  • Comunicação normalizada
  • Compressor Atlas Copco retornou à operação estável e segura

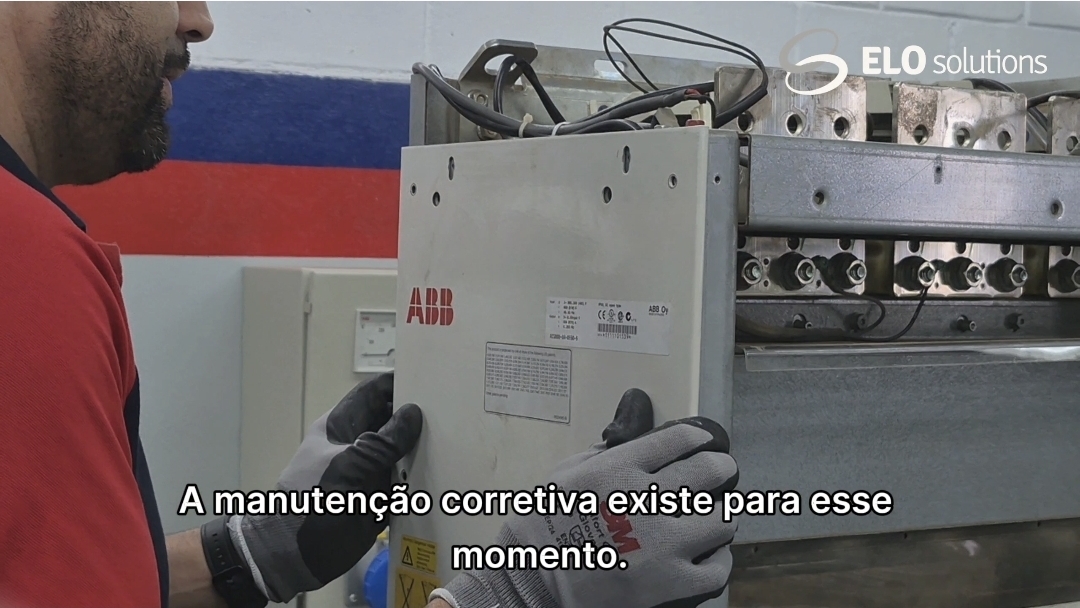

Manutenção Corretiva em Sistemas de Automação Industrial – Inversor de Frequência ABB

A manutenção corretiva é aplicada quando um equipamento apresenta falha ou parada de operação, exigindo diagnóstico técnico preciso e intervenção controlada para restabelecer o funcionamento do sistema com segurança e confiabilidade.
Neste vídeo, o time da Elo Solutions apresenta como atua em serviços de manutenção corretiva em inversores de frequência e sistemas de automação industrial, desde a identificação da falha até a validação final do equipamento antes do retorno à operação.

Diagnóstico e Solução Técnica

Durante a manutenção corretiva, é realizada uma avaliação técnica detalhada do conjunto eletrônico, identificando falhas nos circuitos de potência, controle e sistemas auxiliares.
A partir desse diagnóstico, são executados procedimentos técnicos que garantem a recuperação completa do equipamento e a eliminação da causa raiz da falha.
Principais procedimentos abordados:

  • Revisão dos circuitos de potência e controle, com inspeção de componentes eletrônicos e interfaces;
  • Substituição de componentes danificados, restabelecendo a integridade elétrica do sistema;
  • Limpeza e descontaminação completa, com revisão térmica e aplicação de nova pasta térmica nos semicondutores;
  • Testes funcionais e dinâmicos, simulando condições reais de operação para validação do desempenho.

Resultado Operacional

  • Equipamento recuperado e aprovado em testes;
  • Falhas eliminadas e parâmetros normalizados;
  • Maior confiabilidade operacional e segurança do sistema;
  • Equipamento apto a retornar à operação contínua.
